ICF-2010でチューニング時にノイズが出る原因を探そうと
試しにこのトランジスタに半田ごてで熱を加えてみると、一時的に
ネットを探っていたところ、同じような現象が出ているサイトを
見つけました。
そのサイトによると、ミュート回路が原因とのことで、修理して
直ったとのことでした。
なるほどミュート回路か。最初PLL等問題かと思っていましたが
意外にAM段の問題なのかと思いました。
早速ICF-2010のサービスマニュアルを入手しました。
そこでLine Mute という場所を発見。
回路図の２１の列の下にあります。
おそらく、このQ21というトランジスタが壊れているのではないかと
おもいます。

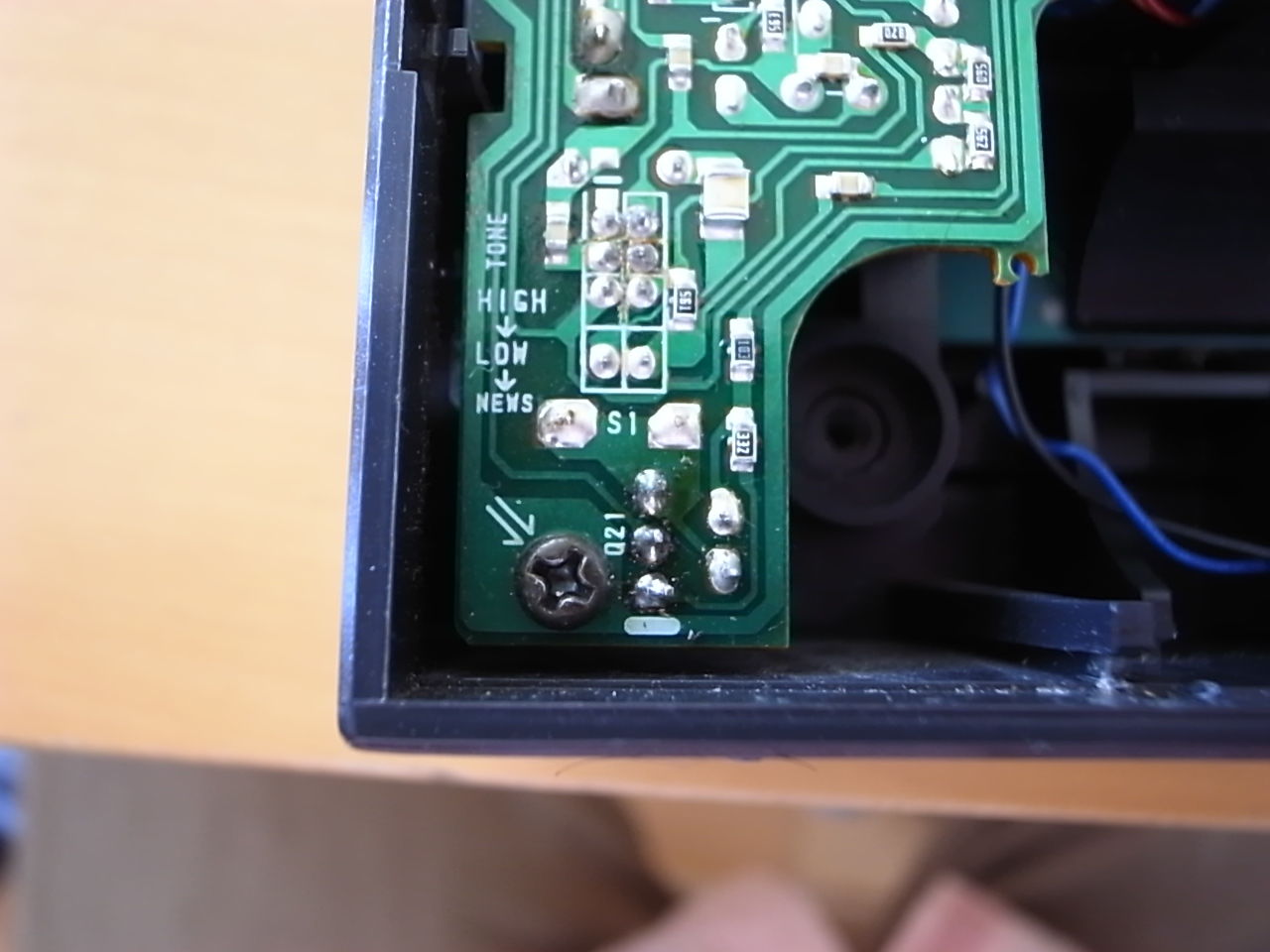

実装図からQ21の場所を調べるとメインボードの左下隅にありました。
2SD1020-H（2SD1020-2)というトランジスタのようです。
ボツボツノイズが消えました。
2SD1020（またはその互換品）を入手出来れば修理出来そうな予感です。
若松通商に問い合わせると２SD1020の在庫がありました。
プレミアムが付いているかと思いきや、わずか42円です。（笑）
早速若松通商（末広町）に行くことにしました。

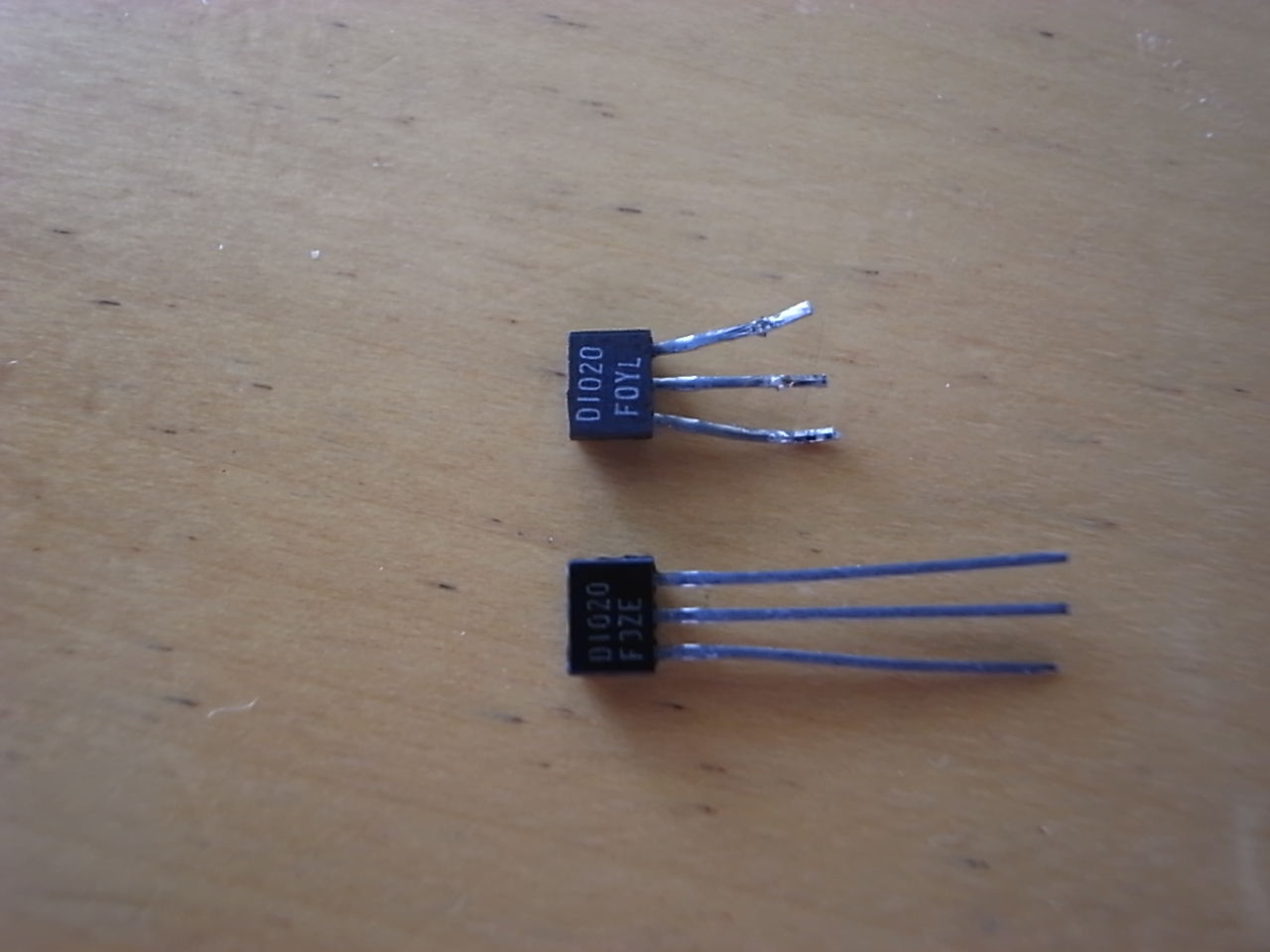

トランジスタはありました。
早速交換します。
交換した後、電源を付けてチューニングをしてみたら、まだ
ボツボツノイズが出てきます。
困りました。
困った果てに、このトランジスタの周りの基板を押さえてみると
ボツボツノイズが止まります。
押さえている間だけ止まります。
そこでこのトランジスタの回りの部品の半田をすべてやり直し
ました。
そうするとボツボツノイズが出なくなりました。
トランジスタじゃなく、半田不良が原因だったのでしょうか。
それとも周辺のコンデンサの容量抜けが原因だったのでしょうか。
しばらく様子を見てみます。
もしまた再発するようだと、コンデンサを交換してみるように
してみます。
・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
その後、やはり時々ボツボツ音が出てきましたので、
コンデンサーも交換してみました。
そうすると、しばらくはボツボツ音が出なかったのですが
やはりしばらくするとボツボツ音が出てきます。
今度はAMモードでは出ず、FMモードだけで出てきます。
基板を抑えたり、外箱を押したり、いったんAMモードに
変えたりするとボツボツ音が止まりますが、しばらく
するとまた出てくるところがいやらしいです。
どこに原因があるのか、別の箇所を探らなくては
ならないようです。
